AVM标准系列

直驱无齿槽效应无间隙音圈电机

分类：

音圈电机

咨询 返回

详细内容

产品介绍

● 直驱无齿槽效应无间隙音圈电机

● 高响应和带宽的低质量线圈

● 线圈与模块间的运动无接触(无磨损)

● 基于超高解析度的低速平滑运动(基于反馈设备)



产品参数

性能参数

符号

单位

AVM12-6.4

行程

S

mm

6.4

持续推力@100℃①②

Fe

N

0.86

峰值推力②

Fpk

N

3.33

力常数±10%②

Kf

N/A

0.54

反电势常数±10%②

Ke

V/(m/s)

0.54

电机常数@25℃②

Km

N/Sqrt(W)

0.50

电阻@25℃±10%③

R25

Ω

1.17

电感±20%⁴

L

mH

0.10

电气时间常数

  Te

ms

0.09

持续电流@100℃

  le

A

1.6

峰值电流

lpk

A

6.2

持续热功率@100℃①

R

W

3.9

最高线圈温度

tmax

℃

100

热耗散常数

Kth

W/℃

0.051

最高电压

Umax

Vdc

60

机械参数

线圈质量

Mcoil

g

5.0

铁芯质量

Mcore

g

7.3

运动间隙

Lgap

mm

0.35

其他信息

绝缘等级

A级绝缘(105℃)

防护等级

IP00

符合国际标准

RoHS

环境温度

工作温度

0℃至40℃(无结冰)

储藏温度

-15℃至70℃(无结冰)

环境湿度

工作湿度

相对湿度10%至80%(无冷凝)

储藏湿度

相对湿度10%至90%(无冷凝)

推荐工作环境

      室内(无阳光直射)
无腐蚀性气体、易燃气体、油雾或粉尘

① 测量室温25℃，取决于散热环境。

② 行程中点处的值。

③ 电阻测量采用直流电流，含0.5米标准导线。

④ 电感测量频率1kHz。

相关参数规格如有变动，恕不另行通知。

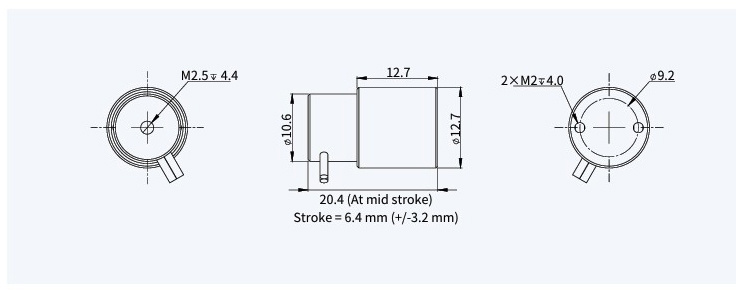

尺寸图



订购规则
